1. 1. Melakukan instalasi sistem operasi jaringan berbasis GUI (Graphical User Interface) dan TextDEPAN
2. 2. PETA KEDUDUKAN KOMPETENSIDasar Kejuruan Level I ( Kelas X ) Level II ( Kelas XI ) Level III ( Kelas XII ) 1 2 3 Merakit Personal Menerapkan teknik elektronika Melakukan instalasi perangkat Melakukan instalasi perangkat Komputer analog dan digital dasar jaringan lokal (Local Area jaringan berbasis luas (Wide Area Network) Network) Melakukan instalasi Menerapkan fungsi Mendiagnosis permasalahan Mendiagnosis permasalahan perangkat pengoperasian PC yang yang tersambung jaringan berbasis luas sistem operasi dasar peripheral dan instalasi PC (Wide Area Network) tersambung jaringangnosis Menerapkan K 3 LH Mendiagnosis permasalahan Melakukan perbaikan dan/ atau Membuat desain sistem pengoperasian PC dan setting ulang koneksi jaringan keamanan jaringan periferal an Melakukan perbaikan dan/ Melakukan instalasi sistem operasi Melakukan perbaikan dan/ atau setting jaringan berbasis GUI (Graphical User ulang koneksi jaringan berbasis luas atau setting ulang sistem PC Klik Interface) dan Text (Wide Area Network) D Melakukan perbaikan periferal isi ni Melakukan instalasi sistem Mengadministrasi server dalam jaringan operasi jaringan berbasis GUI (Graphical User Interface) dan Text Melakukan perawatan PC Merancang bangun dan menganalisa Wide Area Network Melakukan instalasi sistem operasi berbasis graphical user interface (GUI) Merancang web data base dan command line interface (CLI) untuk content server Melakukan instalasi software LulusDEPAN
3. 3. Tujuan – Siswa dapat menjelaskan langkah instalasi software – Siswa dapat melaksanakan instalasi software sesuai Installation Manual – Siswa dapat mengkonfigurasi jaringan pada sistem operasi – Siswa dapar mengecek hasil instalasi menggunakan software (sampling) – Siswa dapat melakukan troubleshooting.Modul 12 Melakukan instalasi sistem operasi jaringan
4. 4. Sebelum meng-install ubuntu, kita harus mengatur BIOS terlebih dahulu. Cara masuk ke BIOS nya kita tinggal menekan tombol “Del atau F2” pada waktu komputer melakukan proses booting pertama. Anda harus melakukannya dengan cepat, sebab apabila tidak cepat komputer akan masuk ke OS yang ada di hardisk, tapi apabila anda “lebih cepat” maka akan muncul tampilan sebagai berikut :Modul 12 Melakukan instalasi sistem operasi jaringan
5. 5. Setelah itu kita pilih menu “Boot”, maka akan ada tampilan sebagai berikut :Modul 12 Melakukan instalasi sistem operasi jaringan
6. 6. Kemudian kita pilih “Boot Device Priority” maka akan ada tampilan sebagai berikut : Setelah itu kita setting Boot pertama pada CD-Room.Modul 12 Melakukan instalasi sistem operasi jaringan
7. 7. Setelah Boot pertama kita setting pada CD-Room, sekarang kita tinggal menyimpan konfigurasi yang tadi telah kita lakukan dengan cara menekan F10.Modul 12 Melakukan instalasi sistem operasi jaringan
8. 8. Setelah konfigurasi pada BIOS kita simpan, maka akan muncul tampilan pada layar sebagai berikut : Kemudian pilih “Start or Install Ubuntu” untuk memulai menginstall.Modul 12 Melakukan instalasi sistem operasi jaringan
9. 9. Setelah kita memilih “Start or Install Ubuntu” maka akan ada tampilan pada layar seperti berikut :Modul 12 Melakukan instalasi sistem operasi jaringan
10. 10. Selanjutnya kita harus memberikan partisi pada harddisk terlebih dahulu, klik “System > Administration > Gnome Partition Editor “. Tampilannya adalah sebagai berikut :Modul 12 Melakukan instalasi sistem operasi jaringan
11. 11. Setelah itu akan muncul tampilan pada layar sebagai berikut : Apabila kita ingin membuat partisi baru, klik kanan di area hitam muda lalu tunggu hingga muncul gambar seperti di atas.Modul 12 Melakukan instalasi sistem operasi jaringan
12. 12. Setelah klik kanan di area hitam maka akan muncul gambar seperti berikut : Klik “Create” untuk memulai membuat partisi.Modul 12 Melakukan instalasi sistem operasi jaringan
13. 13. Kemudian akan muncul tampilan pada layar seperti berikut : Klik kanan di area hitam muda, hingga muncul gambar diatas, dan jangan lupa kita harus menentukan berapa besar partisi yang akan digunakan. Klik add bila sudah mengkonfigurasinya.Modul 12 Melakukan instalasi sistem operasi jaringan

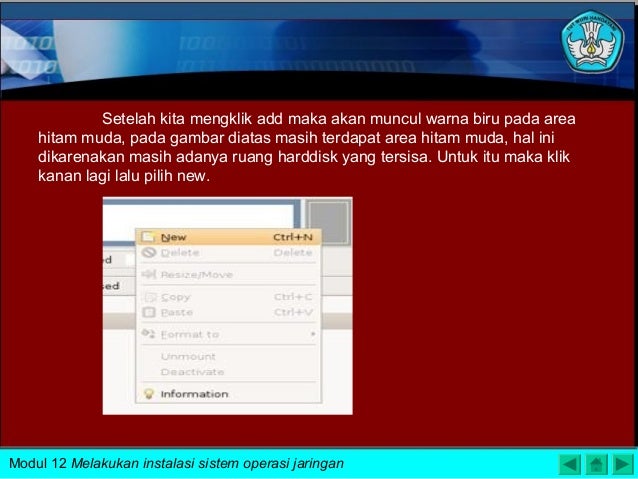

14. 14. Setelah kita mengklik add maka akan muncul warna biru pada area hitam muda, pada gambar diatas masih terdapat area hitam muda, hal ini dikarenakan masih adanya ruang harddisk yang tersisa. Untuk itu maka klik kanan lagi lalu pilih new.Modul 12 Melakukan instalasi sistem operasi jaringan

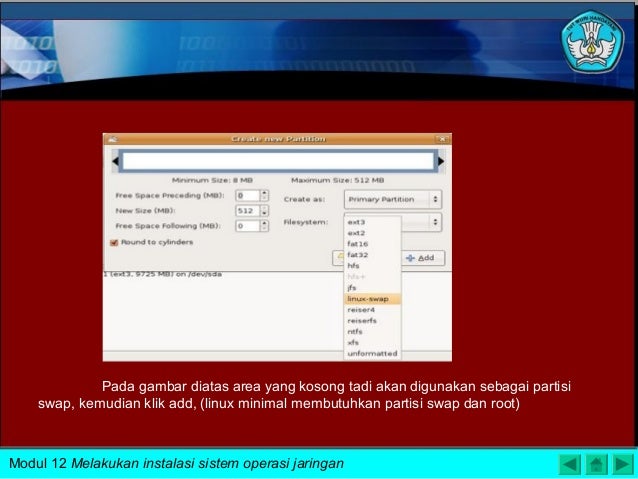

15. 15. Pada gambar diatas area yang kosong tadi akan digunakan sebagai partisi swap, kemudian klik add, (linux minimal membutuhkan partisi swap dan root)Modul 12 Melakukan instalasi sistem operasi jaringan

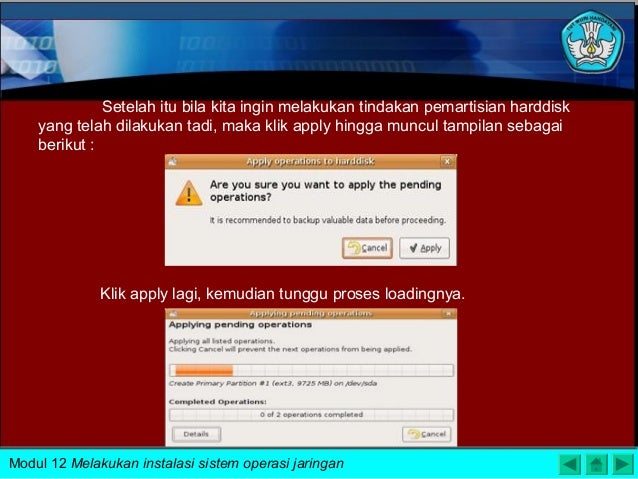

16. 16. Setelah itu bila kita ingin melakukan tindakan pemartisian harddisk yang telah dilakukan tadi, maka klik apply hingga muncul tampilan sebagai berikut : Klik apply lagi, kemudian tunggu proses loadingnya.Modul 12 Melakukan instalasi sistem operasi jaringan

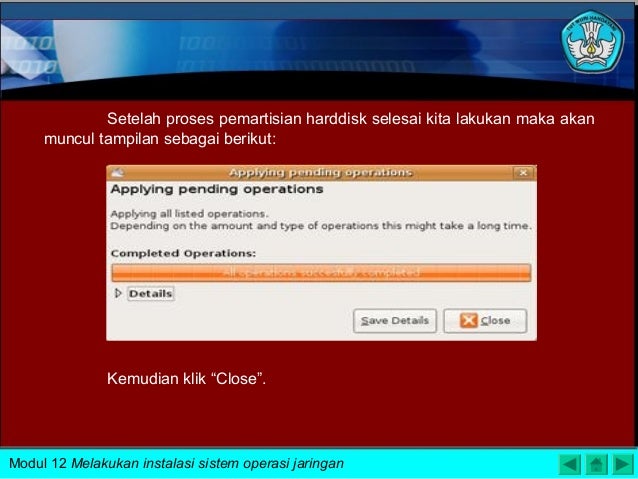

17. 17. Setelah proses pemartisian harddisk selesai kita lakukan maka akan muncul tampilan sebagai berikut: Kemudian klik “Close”.Modul 12 Melakukan instalasi sistem operasi jaringan

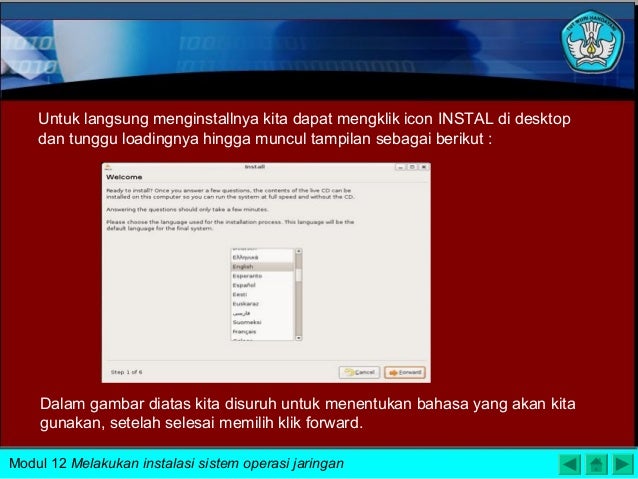

18. 18. Untuk langsung menginstallnya kita dapat mengklik icon INSTAL di desktop dan tunggu loadingnya hingga muncul tampilan sebagai berikut : Dalam gambar diatas kita disuruh untuk menentukan bahasa yang akan kita gunakan, setelah selesai memilih klik forward.Modul 12 Melakukan instalasi sistem operasi jaringan

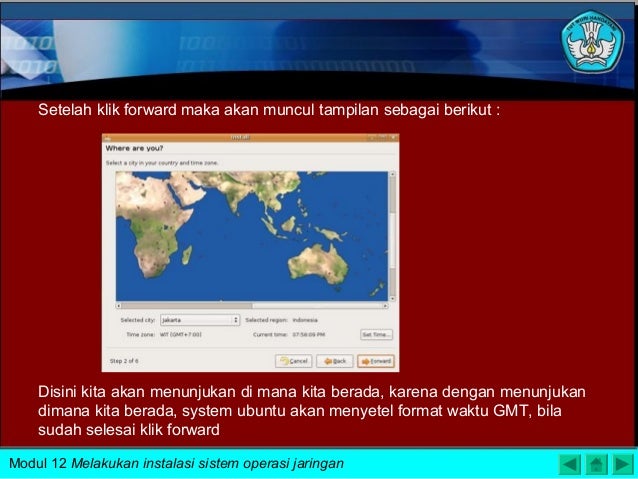

19. 19. Setelah klik forward maka akan muncul tampilan sebagai berikut : Disini kita akan menunjukan di mana kita berada, karena dengan menunjukan dimana kita berada, system ubuntu akan menyetel format waktu GMT, bila sudah selesai klik forwardModul 12 Melakukan instalasi sistem operasi jaringan

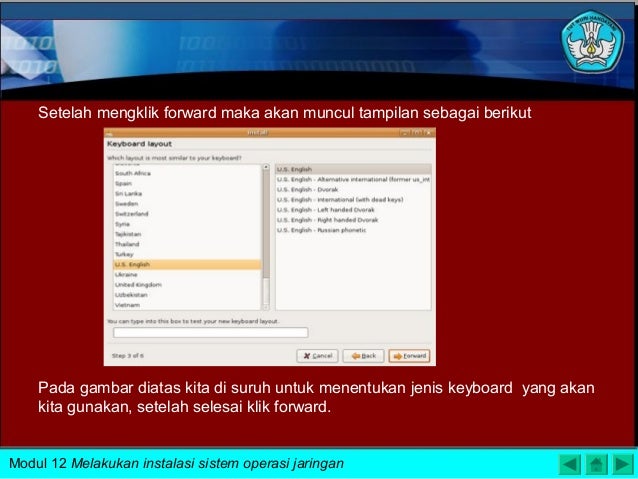

20. 20. Setelah mengklik forward maka akan muncul tampilan sebagai berikut Pada gambar diatas kita di suruh untuk menentukan jenis keyboard yang akan kita gunakan, setelah selesai klik forward.Modul 12 Melakukan instalasi sistem operasi jaringan
21. 21. Setelah selesai mengklik forward, maka akan muncul tampilan sebagai berikut : Tampilan ini dimaksudkan untuk mengisikan identitas kita. perlu diingat saat mengisi username huruf yang digunakan harus kecil semua dan tidak boleh ada spasi, hal yang sama saat kita mengisi nama komputer kita.Modul 12 Melakukan instalasi sistem operasi jaringan
22. 22. Klik forward hinnga muncul gambar sebagai berikut : Dari tampilan diatas ada dua pilihan yaitu “Erase disk dan Manual edit”. Yang dimaksud dengan erase disk adalah menghapus semua isi dari hardisk, namun ini cukup berbahaya apabila anda mempunyai data yang sudah disimpan di harddisk. Untuk amannya pilih manual edit partition. Setelah itu klik forward.Modul 12 Melakukan instalasi sistem operasi jaringan

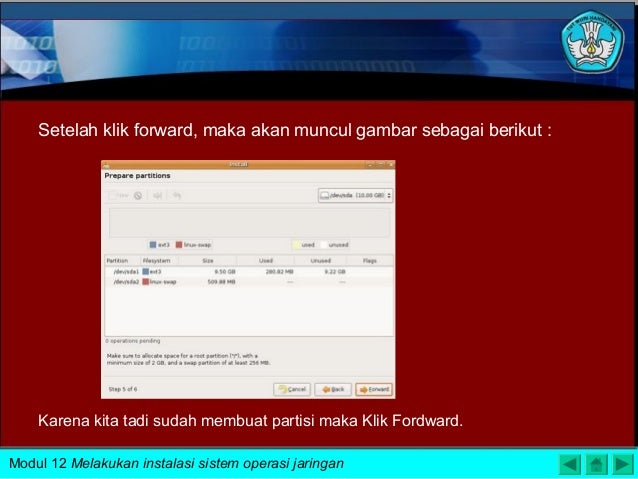

23. 23. Setelah klik forward, maka akan muncul gambar sebagai berikut : Karena kita tadi sudah membuat partisi maka Klik Fordward.Modul 12 Melakukan instalasi sistem operasi jaringan

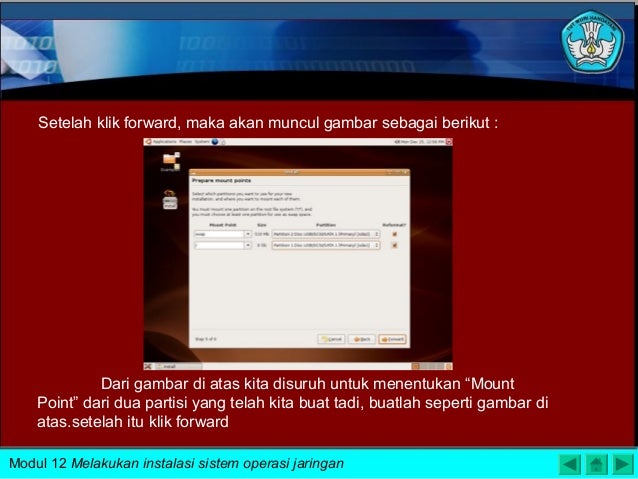

24. 24. Setelah klik forward, maka akan muncul gambar sebagai berikut : Dari gambar di atas kita disuruh untuk menentukan “Mount Point” dari dua partisi yang telah kita buat tadi, buatlah seperti gambar di atas.setelah itu klik forwardModul 12 Melakukan instalasi sistem operasi jaringan

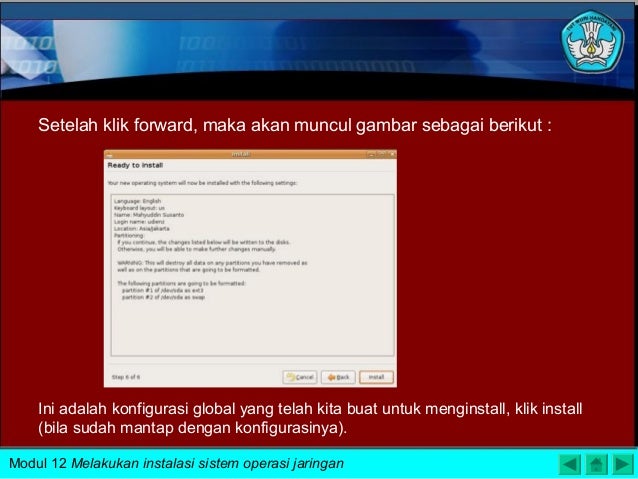

25. 25. Setelah klik forward, maka akan muncul gambar sebagai berikut : Ini adalah konfigurasi global yang telah kita buat untuk menginstall, klik install (bila sudah mantap dengan konfigurasinya).Modul 12 Melakukan instalasi sistem operasi jaringan

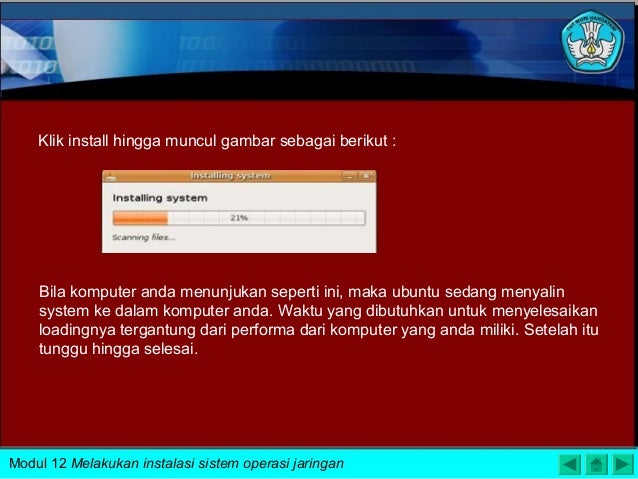

26. 26. Klik install hingga muncul gambar sebagai berikut : Bila komputer anda menunjukan seperti ini, maka ubuntu sedang menyalin system ke dalam komputer anda. Waktu yang dibutuhkan untuk menyelesaikan loadingnya tergantung dari performa dari komputer yang anda miliki. Setelah itu tunggu hingga selesai.Modul 12 Melakukan instalasi sistem operasi jaringan

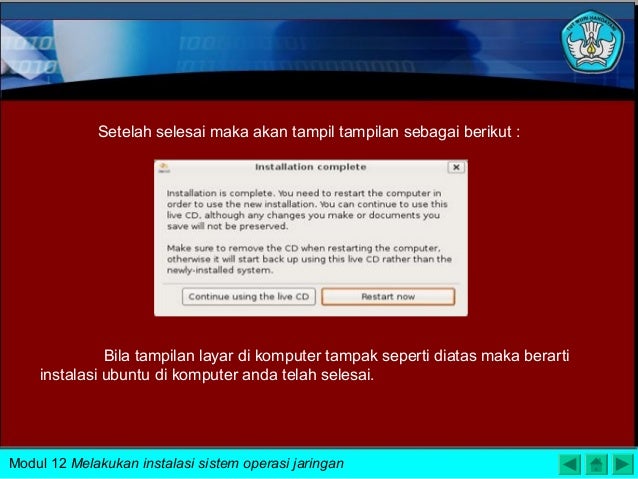

27. 27. Setelah selesai maka akan tampil tampilan sebagai berikut : Bila tampilan layar di komputer tampak seperti diatas maka berarti instalasi ubuntu di komputer anda telah selesai.Modul 12 Melakukan instalasi sistem operasi jaringan

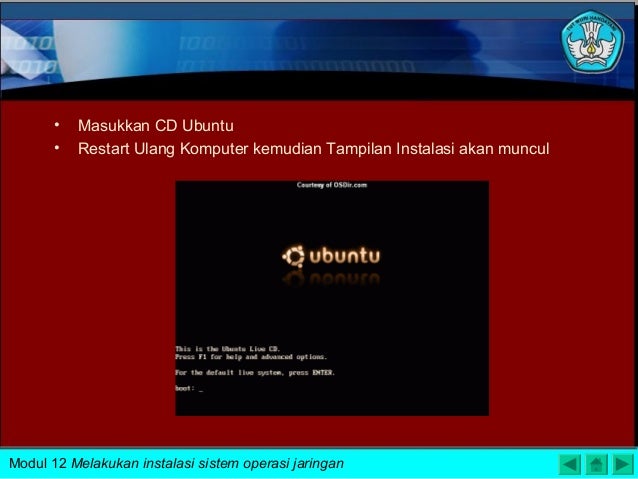

28. 28. • Masukkan CD Ubuntu • Restart Ulang Komputer kemudian Tampilan Instalasi akan munculModul 12 Melakukan instalasi sistem operasi jaringan
29. 29. • Pilih Lokasi, bahasa, setting keyboard selama proses instalasiModul 12 Melakukan instalasi sistem operasi jaringan

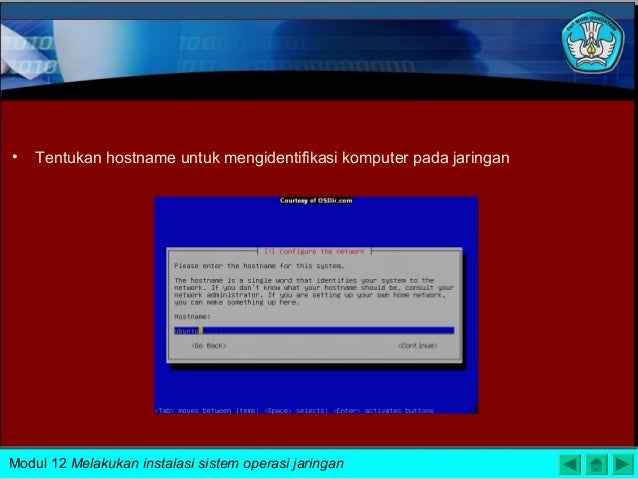

30. 30. • Tentukan hostname untuk mengidentifikasi komputer pada jaringanModul 12 Melakukan instalasi sistem operasi jaringan
31. 31. • Pilih Resolusi yang sesuai dengan layar monitor.Modul 12 Melakukan instalasi sistem operasi jaringan
32. 32. • Ubuntu memeriksa IDE Harddisk yang akan digunakan • Harddisk akan memberikan informasi partisi dengan label dan ukuran • Kemudian Pilih Format hardisk untuk proses installasiModul 12 Melakukan instalasi sistem operasi jaringan

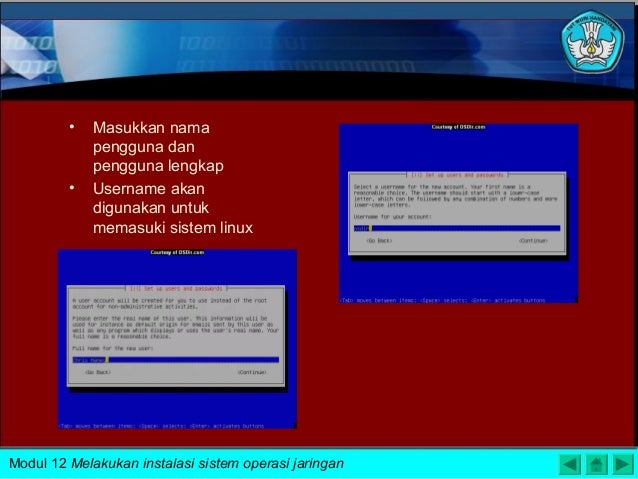

33. 33. • Masukkan nama pengguna dan pengguna lengkap • Username akan digunakan untuk memasuki sistem linuxModul 12 Melakukan instalasi sistem operasi jaringan

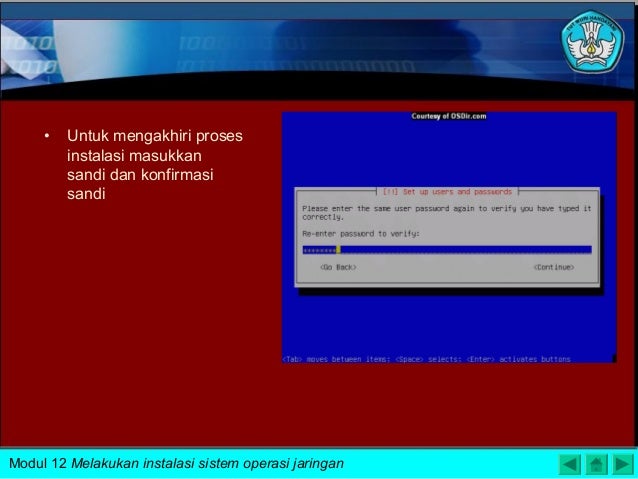

34. 34. • Untuk mengakhiri proses instalasi masukkan sandi dan konfirmasi sandiModul 12 Melakukan instalasi sistem operasi jaringan
35. 35. • ada saat menginstall Linux Ubuntu IP yang digunakan menggunakan DHCP, berikut ini cara merubah setting IP pada Ubuntu yang masih menggunakan DHCP ke Static IP dengan menggunakan GUI . Untuk setting IP Static, buka System - Administrator - Networking, kemudian pilih icon Wired connectionModul 12 Melakukan instalasi sistem operasi jaringan

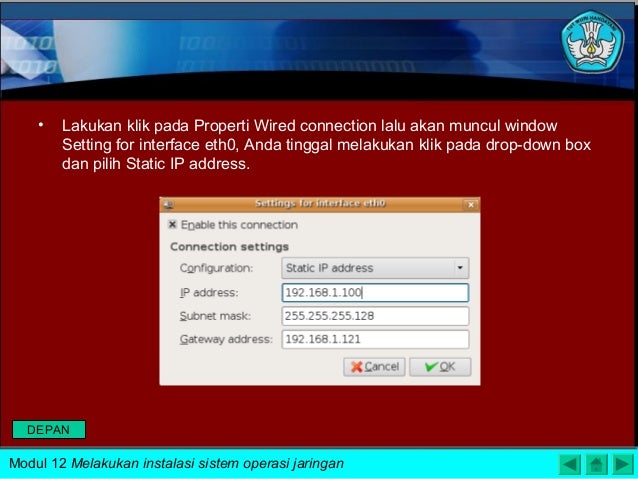

36. 36. • Lakukan klik pada Properti Wired connection lalu akan muncul window Setting for interface eth0, Anda tinggal melakukan klik pada drop-down box dan pilih Static IP address. DEPANModul 12 Melakukan instalasi sistem operasi jaringan
